項目背景
近年來，隨著科技的發展和我國城市化的進程，排放到環境中的污水量日益增多，水污染嚴重，目前全國各地對污染源和排污河渠的水質監測仍停留在手工監測階段，難以反映企業及城市污水排放連續變化的情況。建立污水處理在線監測系統顯得極為迫切，提高水質監測能力，勢在必行。
解決方案
物通博聯基于物聯網的污水處理智能監控系統：利用各廠自控系統，在不影響各污水處理廠生產運行的前提下，進行多種通信接口、通信協議的轉換，將原本分散分布于各地的污水處理廠和下屬泵站的許多重要的現場參數和信息(如污水的的流量、液位、PH值、溫度溶解氧濃度等)以及生產運行數據進行自動采集、遠程實時監控、智能預警，通過PC端或手機端對各廠、站的遠程監視及運行數據查詢。
系統組成

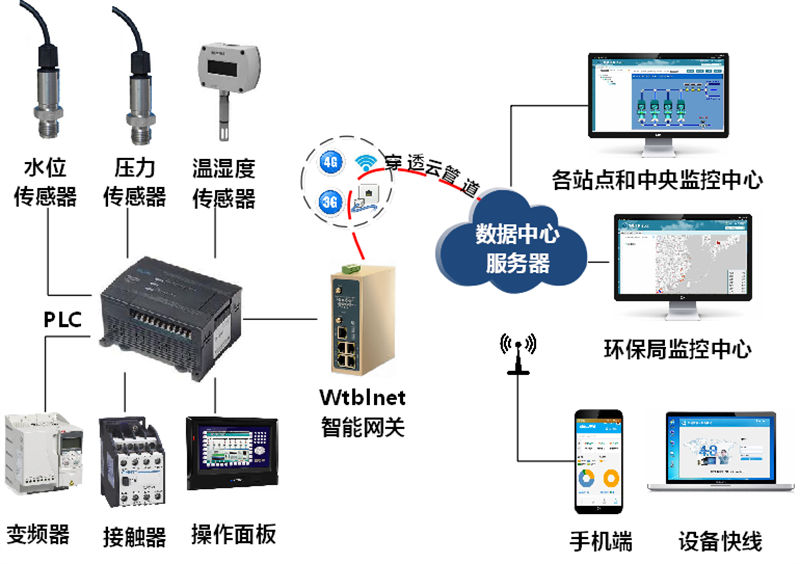

污水處理智能監控系統分三個層次：數據采集層、傳輸層和應用層
1、數據采集層
在污水處理系統中, 采用各種傳感器，如水濁度傳感器、水位傳感器、水壓傳感器等來獲取設備的各類信息，通過設備控制臺或專用控制箱(PLC)來采集數據，PLC根據控制面板上的按鈕情況或者傳感器的反饋值控制所有設備的啟停,工業智能網關與PLC連接，并在本地解析和處理，并上傳到云端數據服務器或中心服務器。
物通博聯工業智能網關可以解析西門子、三菱、modbus等主流PLC協議，同時還支持PLC程序遠程上下載，遠程調試程序等，降低售后的維護成本和出差費用。
2、傳輸層
傳輸層通過有線、wifi、3G/4G等網絡上網，通過物通博聯穿透云安全管道負責傳遞和處理智能網關獲取的信息
3、應用層
應用層是物聯網和用戶的接口，物通博聯的數據云應用平臺是物聯網應用層的基礎平臺，可以根據客戶的項目規模大小，軟硬件配置，靈活配置實時畫面，控制界面，趨勢圖，工單處理，設定報警預警，手機app 等
系統功能
(1)數據收集、分類、分析和存儲功能
系統平臺根據網關收集回來的所有現場數據，數據可自動分類生成曲線圖和報表，可保存查詢現場原始數據、報警數據、和操作記錄等數據。
(2)集中監測控制功能
在監控數據中心可以通過網絡實時監測各項目現場數據監測情況。能夠調取和同步播放個別現場視頻監控畫面?？赏ㄟ^遠端對現場進行遠程操作。
(3)報警功能
在系統平臺上設置數據異常報警，在公司數據中心集中進行聲音報警，同時能自動將報警內容通過短信方式通知相關負責人，負責人可及時了解現場的超標情況，以便快速地做出應對措施。
(4)高并發接入
污水處理智能監控系統采用高并發的設計結構，有后續項目建設和投產時，用戶可直接硬件接入，不需要在進行開發。
(5)雙密碼保護
抵御來自系統內外的破壞，網絡安全防護措施包括信道加密，信源加密，確保數據通訊的安全。
(6)數據共享功能
中心數據庫能實現數據共享，設置訪問權限，有權限的相關負責人及領導可以通過個人電腦或手機APP 客戶端，隨時訪問數據庫。
(7)用戶管理、工單維護
用戶權限管理及組管理，實現權限精細到每個賬戶或每個用戶。創建、修改維護工單、現場維護記錄，結合設備的維保計劃，智能提醒用戶及時維護
(8)可以通過大平顯示、PC端、手機端顯示
